一、N-129：信號適配器

功能定位

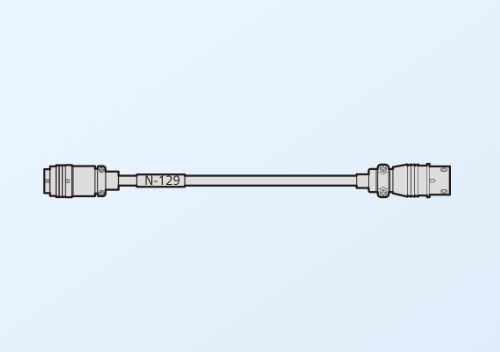

N-129 是 KYOWA 專為工業自動化場景設計的多協議信號適配器，支持不同接口類型（如 BNC、MDR、IDC）的信號轉換與電氣隔離。其核心作用是實現傳感器輸出信號與數據采集設備（如 MCF-16B 放大器）的協議匹配，確保信號傳輸?shù)姆€(wěn)定性與抗干擾能力。

技術特性

接口兼容性

輸入接口：支持 P12-7 母頭（5 孔圓形）、S32-7 母頭（7 孔矩形）及 IDC 壓接端子。

輸出接口：提供 MDR 26 針、BNC 等工業標準接口，適配 KYOWA 的 MCF 系列放大器及第三方數據采集設備。

協議轉換：支持應變片信號（mV/V）、電壓信號（±10V）與數字信號（RS485）的雙向轉換。

電氣性能

帶寬：DC~10kHz，滿足靜態與低頻動態信號傳輸需求。

抗干擾：內置 LC 濾波器，抑制 50/60Hz 工頻干擾，信噪比（SNR）≥60dB。

過載保護：輸入過壓保護（±30V），防止傳感器損壞。

物理規格

尺寸：70mm×40mm×25mm（不含接頭），采用緊湊型金屬外殼（IP65 防護）。

電纜長度：標配 1.5 米，支持定制（最長 10 米）。

重量：約 150g，適合嵌入式安裝。

典型應用

汽車測試：連接扭矩傳感器（如 TPS-A 系列）與 MCF-16B 放大器，實現發動機動態扭矩信號的隔離傳輸。

航空航天：在飛機結構疲勞測試中，適配應變片與動態信號采集儀，支持高溫環境（-20℃~80℃）下的長期監測。

二、4109P：工業級信號電纜

功能定位

4109P 是 KYOWA 推出的高柔性屏蔽電纜，專為傳感器與放大器之間的長距離信號傳輸設計。其核心優勢在于抗電磁干擾（EMI）與機械耐久性，適用于工業機器人、數控機床等復雜環境。

技術特性

導體與屏蔽設計

導體：采用 7/0.2mm 多股鍍錫銅芯，直流電阻≤10Ω/km，支持高速信號傳輸（10MHz 以上）。

屏蔽層：雙層屏蔽（鋁箔 + 編織網），屏蔽效能≥85dB，有效抑制變頻器、電機等設備的干擾。

絕緣層：采用聚氨酯（PU）材料，耐油、耐磨損，工作溫度范圍 - 30℃~105℃。

接口配置

標準配置：一端為 P12-7 公頭，另一端為 S32-7 母頭，支持即插即用。

定制選項：可根據需求配置 BNC、D-SUB 等接頭，或增加防水連接器（IP67）。

機械性能

耐彎折：通過 10 萬次彎曲測試（半徑 10mm），適合機器人關節等動態場景。

抗拉強度：可承受 50N 拉力，內置凱夫拉纖維增強。

典型應用

工業機器人：連接六維力傳感器（如 LFM-A 系列）與控制器，支持實時力控信號傳輸。

醫療設備：在 MRI 設備中傳輸梯度線圈信號，屏蔽效能滿足醫療電磁兼容（EMC）標準。

三、S32-7：精密連接器

功能定位

S32-7 是 KYOWA 自主研發的7 孔矩形連接器，專為高精度傳感器設計。其核心優勢在于高密度引腳布局與高可靠性接觸，適用于多通道信號同步傳輸。

技術特性

引腳定義與兼容性

引腳數量：7 針（3 路差分信號 + 2 路電源線 + 2 路地線）。

引腳間距：2.54mm，支持 0.1mm2 細導線壓接。

適配型號：直接連接 KYOWA 的 LCTB-A 系列應變片傳感器、CDV-900A-DC 放大器等設備。

材料與工藝

外殼：鋅合金鍍鎳，抗鹽霧腐蝕（48 小時）。

觸點：鍍金處理（厚度 3μm），接觸電阻≤5mΩ。

密封：采用硅橡膠密封圈，防護等級 IP65。

機械性能

插拔壽命：≥5000 次，卡口鎖定機制可承受 50N 插拔力。

振動測試：通過 IEC 60068-2-6 標準（5~55Hz，5G）。

典型應用

半導體制造：在晶圓切割設備中連接激光位移傳感器，支持納米級精度信號傳輸。

新能源測試：在鋰電池極片測厚系統中，同步傳輸 12 路激光測厚儀信號。

四、系統配套與選型建議

1. 配套使用場景

汽車碰撞測試：

N-129將加速度傳感器（如 LTS-A 系列）的 ±5V 信號轉換為 RS485 協議，通過4109P 電纜連接至 MCF-16B 放大器，實現多通道同步采集。

航空發動機測試：

S32-7 連接器直接適配應變片（如 KFG 系列），通過4109P 電纜傳輸至 CDV-900A-DC 放大器，支持 10kHz 高頻信號分析。

2. 選型注意事項

接口匹配：確認設備接口類型（如 P12-7、S32-7），避免因引腳定義不符導致信號傳輸失敗。

環境參數：根據工作溫度、濕度及機械應力選擇對應防護等級（IP65/IP67）的電纜與連接器。

信號類型：動態信號（如振動）需選擇帶寬≥10kHz 的電纜（如 4109P），靜態信號可選用普通屏蔽電纜。

3. 替代方案

若 S32-7 連接器缺貨，可選用U-59 電纜（BNC 接口）配合N-117 適配器實現信號轉換。

長距離傳輸（>100 米）時，建議使用N-
