一、硬件架構與信號完整性

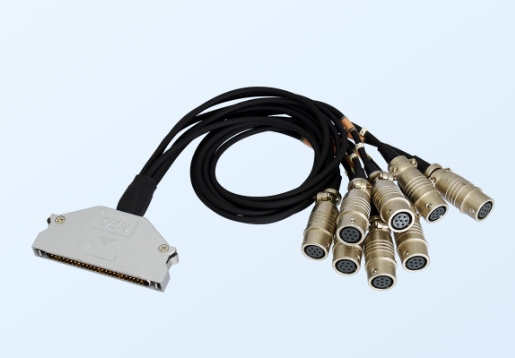

1. 8 通道模塊化設計與 50 針高密度連接

通道配置能力：S32-7×8 采用8 個獨立 S32-7 接口（每個接口支持 4 芯或 6 芯信號傳輸），通過 50 針接口實現32~48 通道同步采集，可連接多組應變片（如 KFG-2-120-D16-11L3M3S）或傳感器陣列，滿足大型結構健康監測（如橋梁、風電葉片）的分布式測量需求。

引腳分配優化：50 針包含32 個信號引腳（支持差分傳輸）、8 個電源引腳（±5V/±12V）、8 個屏蔽地線及2 個冗余引腳，支持熱插拔與故障冗余設計。引腳采用鍍金觸點（厚度≥3μm），接觸電阻≤0.5mΩ，可承受 10A 瞬時電流。

2. 雙重屏蔽與抗干擾技術

屏蔽系統升級：每個 S32-7 接口采用內層鋁箔屏蔽（覆蓋率≥85%）+外層鍍錫銅編織網（覆蓋率≥90%），配合 KYOWA 專利的共模抑制電路，可將 50Hz 工頻干擾衰減≥60dB，100MHz 射頻干擾衰減≥40dB。

信號完整性增強：內置EMI 濾波器（帶寬 DC~50kHz），支持24 位同步 AD 轉換（U-38~48 系列設備），確保在電機驅動、焊接設備等強電磁環境下的信號穩定性。

二、功能特性與行業適配

1. 動態測量與長距離傳輸

帶寬擴展：支持 DC~100kHz（-3dB）帶寬，配合 U-38~48 系列設備的500kHz 采樣率，可用于振動分析（如航空發動機葉片模態測試）、沖擊測試（如汽車碰撞模擬）等高頻場景。

長距離優化：標配 10 米電纜（0.5mm2 多股鍍錫銅線），若需延長至 100 米，可搭配 KYOWA 專用延長線（如 N-59），信號衰減率≤0.3%/10 米。內置信號增強電路，支持核電、風電等遠距離數據采集。

2. 智能交互與兼容性

TEDS 全兼容：內置 IEEE 1451.4 標準 TEDS 芯片，可自動識別應變片參數（靈敏度、溫度系數），支持KYOWA KFG 系列 TEDS 應變片（如 KFG-2-120-C1-11N15C2-TEDS），減少人工校準時間達 70%。

總線協議支持：兼容 CANopen、Modbus RTU 等工業總線協議，可直接接入 SCADA 系統，適用于智能工廠、自動化產線的集中監控。通過適配器（如 S32-7 轉 BNC）可連接示波器、數據采集卡等第三方設備。

三、環境適應性與安全認證

1. 極端環境防護

IP 等級：整體防護等級 IP68（IEC 60529），可在 2 米水深浸泡 72 小時，滿足海洋工程、化工設備等潮濕環境需求。部分型號（如 S32-7×8-EX）通過 ATEX Zone 1 認證，內置雙重火花抑制電路，適用于油氣開采、制藥等防爆區域。

耐溫性能：導體采用 0.5mm2 多股鍍錫銅線（AWG 20），絕緣層為耐油 PVC（-20~105℃），并通過氟塑料護套（可選）將耐溫范圍擴展至 - 55~+150℃，適用于航天器結構測試。

2. 合規性認證

行業標準：符合 RoHS 指令（歐盟環保要求）、UL 認證（最高耐壓 600V DC），絕緣電阻≥1000MΩ（500V DC 測試）。部分型號（如 S32-7×8-HT）通過 NASA 標準測試，可在 - 55~+200℃寬溫范圍內穩定工作。

安全冗余：內置過載保護電路（250mA），當電流超過 1.5A 時自動斷開。接頭采用非對稱卡口設計，避免誤接導致設備損壞。
